A sorozat közös alapját az ATX 3.1 kompatibilitás, a natív 12V-2x6 videokártya-csatlakozó, a 80 PLUS 230V EU Gold minősítés és az egyetlen nagy terhelhetőségű +12 voltos ág adja. A GX3 SE modellek nem moduláris tápegységek: minden vezeték gyárilag a házhoz csatlakozik. Ez egyszerűbb konstrukciót jelent, de a beépítés során az összes kábelt el kell vezetni, a fel nem használt vezetékeket pedig a számítógépház tápegységkamrájában kell elhelyezni.

Négy teljesítményváltozat, kétféle méret

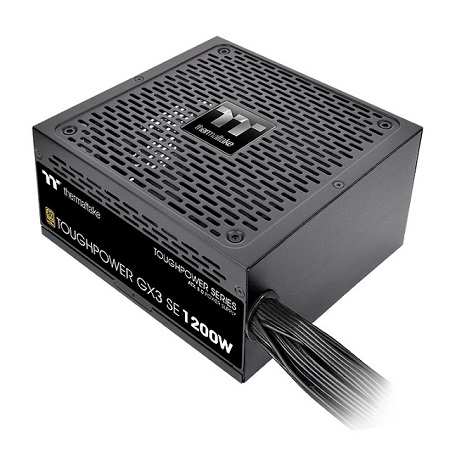

A Toughpower GX3 SE család tagjai azonos műszaki koncepciót követnek, a nagyobb modellek azonban méretben, hűtésben és a perifériacsatlakozók számában is eltérnek.

A 750 és 850 wattos változat 140 mm mély házat és 120 mm-es ventilátort kapott. A 150 × 86 × 140 mm-es méret kifejezetten kedvező lehet olyan ATX számítógépházakban, ahol a tápegység előtt merevlemezkeret, kábelkamra vagy más szerkezeti elem korlátozza a rendelkezésre álló helyet.

Az 1000 és 1200 wattos kivitel 160 mm mély, hűtésükről pedig 140 mm-es ventilátor gondoskodik. A nagyobb ház több helyet ad a magasabb teljesítményszinthez szükséges alkatrészeknek és a nagyobb átmérőjű ventilátornak, de a beszerelés előtt ennél a két modellnél már érdemes ellenőrizni a számítógépház tápegységhelyének hosszát.

ATX 3.1 és natív 12V-2x6 csatlakozó

Mind a négy GX3 SE megfelel az Intel ATX 3.1 specifikációjának. Ez különösen a mai videokártyák rövid idejű, hirtelen teljesítményfelvételéhez és az újabb tápcsatlakozási követelményekhez fontos.

A tápegységek egy natív PCIe Gen 5.1, 12+4 érintkezős 12V-2x6 kábellel készülnek. A csatlakozó közvetlenül a tápegységből érkezik, ezért megfelelő videokártya mellett nincs szükség több hagyományos PCIe tápkábelből kialakított átalakítóra. Mind a négy modell egy, a gyártó által 600W-osként specifikált 12+4 tűs 12V-2x6 tápkábelt kapott.

Ez ugyanakkor nem jelenti azt, hogy minden rendszerben automatikusan 600 wattos videokártya-terheléssel lehet számolni. A teljes konfiguráció fogyasztását, a processzor terhelését, a tartalékot és a videokártya gyártójának ajánlását továbbra is figyelembe kell venni. Egy 750 wattos tápegység teljes rendszerkapacitása például változatlanul 750 watt marad, függetlenül a csatlakozón szereplő kábelminősítéstől.

 Egyetlen nagy terhelhetőségű +12 voltos ág

A GX3 SE tápegységek single-rail, vagyis egyetlen +12 voltos ágra épülő kialakítást alkalmaznak. Erről az ágról működik a konfiguráció két legnagyobb fogyasztója, a processzor és a videokártya.

A 750 wattos modell +12 voltos ága 62,5 amper, az 850 wattosé 70,8 amper leadására képes. Az 1000 wattos kivitel 83,33 amperes, az 1200 wattos pedig 100 amperes +12 voltos ágat kapott. A névleges teljesítmény mindegyik modellnél teljes egészében rendelkezésre áll ezen az ágon:

- Toughpower GX3 SE 750W: 62,5 A, legfeljebb 750W
- Toughpower GX3 SE 850W: 70,8 A, legfeljebb 850W
- Toughpower GX3 SE 1000W: 83,33 A, legfeljebb 1000W
- Toughpower GX3 SE 1200W: 100 A, legfeljebb 1200W

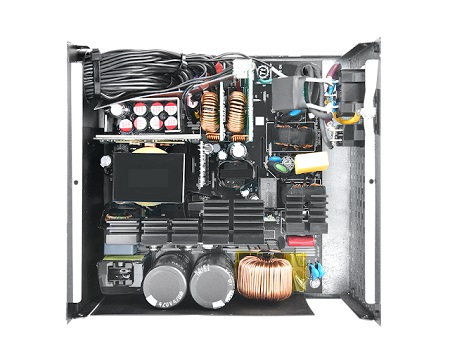

A kisebb feszültségeket DC–DC átalakítás állítja elő. Ez a felépítés a mai, erősen +12 voltos terhelésre épülő PC-konfigurációkhoz igazodik, és segít megfelelő szinten tartani a kisebb ágak feszültségszabályozását eltérő terhelési helyzetekben.

80 PLUS 230V EU Gold hatásfok

A teljes sorozat 80 PLUS 230V EU Internal Gold minősítéssel rendelkezik. Ez a tanúsítás kifejezetten a 230 voltos európai hálózaton mért hatásfokra vonatkozik. A Thermaltake adatai szerint a tápegységek tipikus terhelés mellett legfeljebb 90 százalékos hatásfokot érhetnek el.

A magasabb hatásfok önmagában nem mond el mindent egy tápegység elektromos minőségéről, de csökkenti a hálózatból felvett és a számítógép által ténylegesen felhasznált energia közötti veszteséget. Kevesebb energia alakul hővé, ami a belső hőterhelés és a ventilátor szükséges fordulatszáma szempontjából is kedvező.

Fix, lapos fekete kábelezés

A GX3 SE sorozat fix kábelezéssel készül. A vezetékek lapos, fekete kialakításúak, ami megkönnyítheti a kábelcsatornákban és az alaplaptálca mögött történő elvezetést. A konstrukció egyszerű, de a moduláris tápegységekkel szemben minden kábel a gépben marad.

A négy modell alapvető processzor- és videokártya-kábelezése azonos:

- 1 × 24 tűs alaplapi csatlakozó, 500 mm
- 2 × 4+4 tűs EPS/ATX12V processzorcsatlakozó, külön 600 mm-es kábeleken
- 4 × 6+2 tűs PCIe csatlakozó, két kábelen
- 1 × 12+4 tűs 12V-2x6 csatlakozó, 600 mm
- lapos, fekete kábelek

A négy hagyományos PCIe csatlakozó két vezetéken oszlik el, kábelenként két 6+2 tűs dugóval. Nagy fogyasztású, több hagyományos PCIe aljzatot igénylő videokártyánál ezért a terhelés elosztását is figyelembe kell venni.

A perifériákhoz adott kábelek száma már teljesítménycsoportonként változik. A 750 és 850 wattos modelleken három SATA és egy négytűs perifériacsatlakozó található. Az 1000 és 1200 wattos változat nyolc SATA, valamint négy hagyományos perifériacsatlakozót biztosít. Emiatt a két nagyobb modell nem pusztán magasabb névleges teljesítményt kínál, hanem több meghajtóval, vezérlővel vagy egyéb belső kiegészítővel szerelt gépekhez is jobban igazodik.

FDB ventilátoros hűtés

A 750 és 850 wattos GX3 SE tápegységek 120 mm-es, az 1000 és 1200 wattos modellek 140 mm-es fluid dynamic bearing ventilátort használnak. Az FDB csapágyazást általában hosszabb élettartamra és kedvezőbb mechanikai zajszintre tervezik az egyszerűbb siklócsapágyas megoldásoknál.

A gyártói dokumentáció nem említ félpasszív vagy ventilátorleállításos üzemmódot. Ennek alapján a sorozatot hagyományos, aktív ventilátoros hűtésű tápegységként érdemes kezelni, nem pedig olyan modellként, amely alacsony terhelés mellett teljesen leállítja a ventilátort.

A kisebb egységek kompaktabb méretét 120 mm-es légkavaró egészíti ki, míg az 1000 és 1200 wattos változat nagyobb háza 140 mm-es ventilátor beépítését teszi lehetővé.

Teljes körű alapvédelmek

A Thermaltake mind a négy modellnél hat védelmi funkciót sorol fel:

- OCP: túláramvédelem
- OVP: túlfeszültség-védelem
- UVP: alulfeszültség-védelem
- OPP: túlterhelés elleni védelem
- OTP: túlmelegedés elleni védelem
- SCP: rövidzárlat elleni védelem

Ez a felsorolás lefedi a korszerű asztali tápegységeknél elvárt legfontosabb elektromos és hővédelmi funkciókat. A gyártó legalább 100 000 órás MTBF-értéket ad meg, az üzemi hőmérséklet-tartomány pedig +5 és +40 °C közötti.

 A modellek főbb műszaki adatai

 Thermaltake Toughpower GX3 SE 750W

- Gyártói cikkszám: PS-TPD-0750NNSAGE-3
- Névleges teljesítmény: 750W
- +12 V ág: 62,5 A / 750W
- Méret: 150 × 86 × 140 mm
- Ventilátor: 120 mm-es FDB
- SATA csatlakozók: 3
- Perifériacsatlakozók: 1
- PCIe 6+2 tűs csatlakozók: 4
- 12V-2x6 csatlakozó: 1 × 600W jelölésű
- Tipikus felhasználás: közép- és felső-középkategóriás gamer konfigurációk

Thermaltake Toughpower GX3 SE 850W

- Gyártói cikkszám: PS-TPD-0850NNSAGE-3
- Névleges teljesítmény: 850W
- +12 V ág: 70,8 A / 850W
- Méret: 150 × 86 × 140 mm
- Ventilátor: 120 mm-es FDB
- SATA csatlakozók: 3
- Perifériacsatlakozók: 1
- PCIe 6+2 tűs csatlakozók: 4
- 12V-2x6 csatlakozó: 1 × 600W jelölésű
- Tipikus felhasználás: nagyobb teljesítményű gamer PC-k, magasabb tartalékigényű konfigurációk

Thermaltake Toughpower GX3 SE 1000W

- Gyártói cikkszám: PS-TPD-1000NNSAGE-3
- Névleges teljesítmény: 1000W
- +12 V ág: 83,33 A / 1000W
- Méret: 150 × 86 × 160 mm
- Ventilátor: 140 mm-es FDB
- SATA csatlakozók: 8
- Perifériacsatlakozók: 4
- PCIe 6+2 tűs csatlakozók: 4
- 12V-2x6 csatlakozó: 1 × 600W jelölésű
- Tipikus felhasználás: nagy fogyasztású processzorral és felsőkategóriás videokártyával szerelt rendszerek

Thermaltake Toughpower GX3 SE 1200W

- Gyártói cikkszám: PS-TPD-1200NNSAGE-3
- Névleges teljesítmény: 1200W
- +12 V ág: 100 A / 1200W
- Méret: 150 × 86 × 160 mm
- Ventilátor: 140 mm-es FDB
- SATA csatlakozók: 8
- Perifériacsatlakozók: 4
- PCIe 6+2 tűs csatlakozók: 4
- 12V-2x6 csatlakozó: 1 × 600W jelölésű
- Tipikus felhasználás: kiemelkedően nagy teljesítményű gamer gépek és erős munkaállomások

A Toughpower GX3 SE sorozat a modern csatlakozási és terhelési követelményeket egy egyszerűbb, fix kábelezésű konstrukcióval párosítja. Mind a négy modell ATX 3.1 kompatibilis, natív 12V-2x6 kábelt, 80 PLUS 230V EU Gold minősítést, DC–DC felépítést és teljes védelmi csomagot kínál.

A 750 és 850 wattos egységek legfontosabb gyakorlati előnye a 140 mm-es beépítési mélység. Az 1000 és 1200 wattos modellek nagyobb teljesítményük mellett több SATA- és perifériacsatlakozót, valamint 140 mm-es hűtőventilátort kapnak. A megfelelő változat kiválasztásánál ezért nemcsak a processzor és a videokártya fogyasztását, hanem a számítógépház rendelkezésre álló helyét, a meghajtók számát és a fix kábelezés elhelyezhetőségét is érdemes számításba venni.
