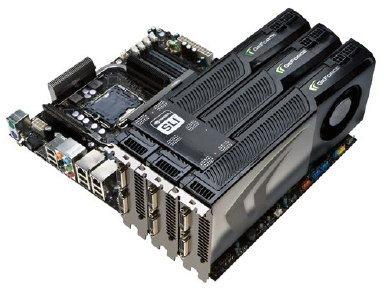

Az új GeForce-ok alapja egy 1,4 milliárd tranzisztorból (!) álló hatalmas chip, amelynek fejlesztési kódneve GT200. A lapka lényegében a G80-nal és G92-vel megkezdett fejlesztési útirányt követi, de az elődöknél mindenből jóval többet integráltak rá az NVIDIA mérnökei - kétszer annyi tranzisztorból áll mint a G92. A GTX 280 esetében 128 helyett már 240 stream processzorról beszélünk, amelyek már képesek kétszeres precizitású műveletek elvégzésére is, valamint egy utasítással végrehajtani egy szorzatösszeg (MUL, MAD) műveletet. A GTX 260 változatban 192 stream processzor található, ami még mindig jóval több, mint amennyit előző GeForce-generáció bármelyik egychipes megoldása felvonultatott. Az architektúra finomságai iránt érdeklődők a Prohardver cikkében találnak bővebb információkat.

A TSMC 65 nanométeres technológiájával gyártott GT200 chip fogyasztása a méretéhez méltóan gigantikus, az NVIDIA adatai szerint a GTX 280-as kártyák 236 wattot, a GTX 260-asok pedig 183 wattot vesznek fel, ezért elengedhetetlen a külső tápcsatlakozó (a GTX 280 esetében a hat- és nyolcpólusúra egyaránt szükség van). A GTX 280 verzió 602 MHz-en működik, a shaderek eközben 1296 MHz-en futnak, az 512 bites nyolccsatornás interfészen csatlakozó 1 gigabájt memória effektív órajele 2,2 GHz. A GTX 260 esetében 576 MHz a magórajel, a shaderek 1242 MHz-en száguldanak, a 448 bites hatcsatornás interfészen illeszkedő 896 megabájt memória pedig 2 GHz-en hasít.
